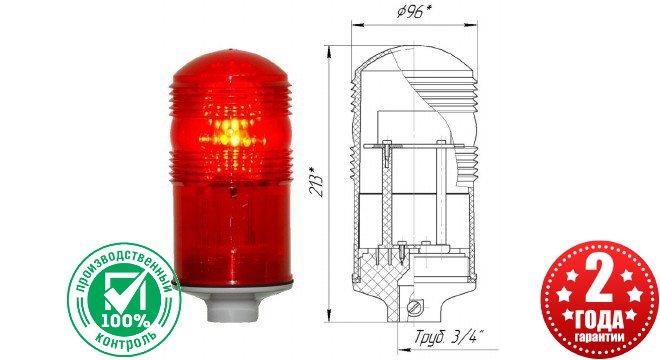

Заградительный огонь малой интенсивности, категории «А»
«ЗОМ» СД-А >10cd, ТУ У 31.5-31458367-001:2006
30-235V AC/DC, 5.28W, IP54, модификация 1.


Впервые на рынке! Лучшее предложение от лидера отрасли!Заградительный огонь, оснащённый линзой Френеля!
Фокусирующая система, обеспечивает превосходные
оптико-физические показатели при низких энергозатратах!
Не уступает лучшим западноевропейским аналогам! Прочный и
компактный, обеспечивает удобство при транспортировке и монтаже! Гарантия на корпус светоарматуры 10 лет!

Назначения прибора:

Заградительный огонь типа «ЗОМ» СД-А >10cd (модификация 1), необходим для обозначения высотных объектов (препятствий) представляющих опасность передвижению воздушного транспорта (крановые установки, высотные сооружения и дома, дымоходные трубы, ретрансляционные мачты, аэродромы), световой маркировки протяженных объектов и для постоянного свечения на наземных объектах в качестве сигнального огня.

Технические характеристики:

Данный прибор спроектирован специально для сложных климатических условий республик бывшего СССР, успешно прошёл, климатические испытания  и рассчитан на эксплуатацию при низком качестве электроэнергии. Прибор оснащён встроенной схемой контроля, с возможностью выдачи сигнала на внешний контролер и специализированным контролером источника питания, который обеспечивает:

• Защиту от перенапряжений;
• Защиту от пониженного напряжения питания;
• Грозовую защиту;
• Защиту от КЗ в одном из кластеров, что повышает «живучесть» модуля.

Характеристики прибора красного цвета, постоянного свечения полностью соответствуют требованиям ICAO (международным нормам), предъявленным к заградительным огням малой интенсивности тип А, установленных на неподвижных объектах.

• Климатическое исполнение: УХЛ1 по ГОСТ 15150-69;
• Группа условий эксплуатации М3 по ГОСТ 17516.1;
• Степень защиты: IP54 по ГОСТ 14254-96;
• Огни устойчивы к воздействию: инея, дождя, соляного тумана, динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой смены температуры (теплового удара);
• Напряжение питания: 30-235V, AC/DC.
• Потребляемая мощность: 5.28W;
• Светофильтр: прозрачный, красный;
• Материал корпуса: поликарбонат;
• Масса: не более 1 кг.

Светотехническая характеристика:

  Контроль светотехнических характеристик заградительных огней проводится по результатам их испытаний в соответствии с требованиями п. 4 «Методы контроля», п. 4.7, ТУ У 31.5-31458367-001:2006.

• Источник света – устройство светодиодное полупроводниковое.
• Количество светодиодов: 48 шт. по 12 кд, угол 40°;

• Средний срок службы светодиодного устройства: 80 000 часов.
• Излучение: всенаправленное, цвет-красный;
• Угол рассеивания: нормированное значение 10°, фактическое 65°;
• Сила света в направлении +6°: нормированное значение 10 кд, фактическое 19,0 кд;
• Сила света в направлении +10°: нормированное значение 10 кд, фактическое 16 кд;
• Сила света в направлении -6°: значение не нормируется, фактическое значение 20 кд;
• Средняя сила света в направлениях -50° + 50°: значение не нормируется, фактическое значение 17,6 кд;

Комплектность:

1. Прибор ЗОМ (модификация 1)  2. Стационарный светодиодный модуль 3. Стационарный светодиодный модуль

1 шт. 1 шт. 1 шт.

Основные требования к монтажу и эксплуатации:

Прибор ЗОМ-СД-А может крепиться при помощи держателя (штанги) на крышах зданий, столбах, мачтах и т. д. При смене лампы необходимо верхнюю часть огня отвернуть от его основания и проследить за тем, чтобы при сборке прокладка была установлена на место. Протирку светофильтра производить по мере загрязнения чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в спирте.

Упаковка:

Упаковка прибора по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Приборы упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.

Техника безопасности:

Для обеспечения безопасности при эксплуатации прибора запрещается:

• Производить любые работы с приборами ЗОМ-СД-А при включённом напряжении;
• Сборку и эксплуатацию прибора с повреждённой изоляцией.
  При монтаже и эксплуатации прибора ЗОМ-СД-А необходимо руководствоваться  правилами устройств электроустановок (ПУЭ).


Сведения о рекламациях:

Рекламационные претензии предъявляются предприятию-поставщику в случае выявления дефектов и неисправносте, ведущих к выходу из строя прибора ЗОМ-СД-А ранее гарантийного срока.

Адрес предприятия-производителя:
Киев, Украина,
Пр-т Юрия Гагарина, 23, офис 1106
Компания «Либерти Интернэшнл»

В рекламационном акте указать:
Тип прибора, дефекты и неисправности, условия при которых они выявлены, время с начала эксплуатации прибора. К акту необходимо приложить копию платёжного документа на прибор.

Гарантии изготовителя:

Завод гарантирует безотказную работу изделия при соблюдении правил эксплуатации на протяжении 2 лет.
