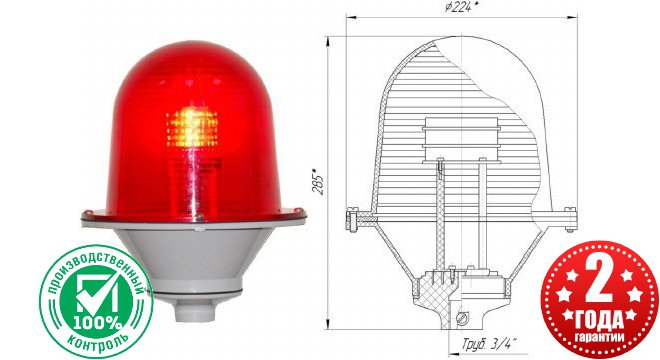

Загороджувальний вогонь ЗОМ-80LED
>32cd, тип «Б», 30-265V AC/DC, IP65
ТУ У 31.5-31458367-001:2006

---

Загороджувальний вогонь «ЗОМ-80LED», це модель світлосигнального приладу, представлена ​​ринку в 2006 році і заслужила довіру наших клієнтів по всій країні. У моделі використовується світлодіодний модуль, що складається з 80 червоних світлодіодів, діаметром 5 мм, з силою світла 12,5 Кд кожен. Дана модель поєднує в собі передові тенденції в області виробництва світлосигнального обладнання і сучасний антивандальний корпус загороджувального вогню. Контроль якості на всіх етапах виробництва і відвантаження продукції, дозволяє виключити випадки рекламацій.

Призначення приладу:

Загороджувальні вогні (світильники сигнальні) «ЗОМ-80LED»> 32cd ТУ У 31.5-31458367-001: 2006, призначені для позначення висотних об'єктів (перешкод) становлять небезпеку пересуванню повітряного транспорту (висотні будівлі і споруди, димохідні труби, ретрансляційні щогли мобільного зв'язку, кранові установки, мостові опори, будови в районі аеродромів).

Технічні характеристики:

Характеристики загороджувального вогню низької інтенсивності «ЗОМ-80LED», тип «Б», повністю відповідають вимогам ICAO (міжнародним нормам).

·         Кліматичне виконання: УХЛ1, ГОСТ 15150;

·         Група умов експлуатації М3, ГОСТ 17516.1;

·         Ступінь захисту: IP54, ГОСТ 14254;

·         Загороджувальні вогні «ЗОМ-80LED» стійкі до впливу: інею, дощу, соляного туману,  динамічної дії пилу, вібраційних навантажень, сонячної радіації, різкої зміни температури (теплового удару);

·         Світлофільтр: прозорий, червоний з ударостійкого оптичного полікарбонату з УФ-стабілізатором DOW® (Швейцарія);

·         Матеріал корпусу: ударостійкий полікарбонат з УФ-стабілізатором Bayer Makrolon® (Німеччина);

·         Маса: не більше 0,5 кг.

Електричні характеристики:

·         Вхідна напруга живлення, Uвх .: 50-265V AC. 30-350V DC.

·         Вхідний струм AC / DC, Iвх. (МА): 45 ... 200;

·         Максимальна споживана потужність, не більше (Вт): 6;

·         Максимальна напруга, що комутується контактами «Kontr», (В): 400;

·         Максимальна комутований струм контактами «Kontr», (мА): 100.

Світлотехнічна характеристика:

·         Джерело світла - пристрій світлодіодне напівпровідниковий.

·         Кількість світлодіодів: 80 шт. Сила світла 12,50 кд. Кут 30 °;

·         Середній термін служби світлодіодного пристрою: 80000 годин.

·         Випромінювання: всеспрямоване, колір-червоний;

·         Кут: нормоване значення 16 °, фактичне 32 °;

·         Сила світла в напрямку + 6 °: 44 кд;

·         Сила світла в напрямку + 10 °: 39 кд;

·         Сила світла в напрямку -6 °: 33 кд.

Переваги конструкції:

·         Широкий діапазон напруги живлення дозволяє комутувати загороджувальні вогні «ЗОМ-80LED» з джерелами живлення як змінного, так і постійного струму, при цьому не потрібно дотримуватися полярності.

·         Вбудована система моніторингу стану, дозволяє дистанційно контролювати працездатність, як всього комплексу загороджувальних вогнів, так і кожного окремого світильника.

·         Система моніторингу стану містить гальванически-розв'язані, нормально-замкнуті контакти, що дозволяє з легкістю інтегрувати її в будь-яку структуру дистанційного моніторингу.

Комплектність:

1.    Загороджувальний вогонь «ЗОМ-80LED» (корпус світлоарматура) 1 шт.

2.    Стаціонарний світлодіодний модуль 1 шт.

3.    Технічний опис та інструкція з експлуатації 1 шт.

Основні вимоги до монтажу та експлуатації:

Загороджувальні вогні (світильники) «ЗОМ-80LED» кріпляться за допомогою утримувача (трубостойки) із зовнішнім різьбленням G 3/4". Монтажні трубостойки, встановлюються на верхніх точках висотних об'єктів (дахах і т.п.), що підлягають світловому огорожі. в загороджувальних вогнях «ЗОМ-80LED» джерелом світла служить стаціонарний світлодіодний модуль, який не потребує обслуговування і заміни протягом усього терміну експлуатації. Для підключення проводів харчування і моніторингу , необхідно викрутити верхню ю частина вогню (світлофільтр) з його заснування і здійснити підключення. При складанні загороджувального вогню «ЗОМ-80LED», простежити за тим, щоб гумова прокладка була встановлена ​​на місце. Протирання світлофільтру виробляти в міру забруднення чистою ватою, м'якою фланеллю або замшею без використання розчиняють і абразивних речовин. Після очищення плафон слід протирати ватою, змоченою в спирті.

Упаковка:

Упаковка загороджувального вогню по ГОСТ 23216 для умов зберігання 2 (с) ГОСТ 15150. Світильники «ЗОМ-80LED» упаковують в транспортну тару, що забезпечує їх збереження і захист від механічних пошкоджень і атмосферних опадів.

Техніка безпеки:

Для забезпечення безпеки при експлуатації загороджувального вогню «ЗОМ-80LED» забороняється:

·         Робити заміну лампи на джерело світла з більш низьким показником сили світла;

·         Проводити будь-які роботи з загороджувальними вогнями «ЗОМ-80LED» при включеному напрузі;

·         Збірку і експлуатацію загороджувального вогню з пошкодженою ізоляцією.

·         При монтажі та експлуатації загороджувальних вогнів «ЗОМ-80LED» необхідно керуватися правилами влаштування електроустановок (ПУЕ).

Відомості про рекламації:

Рекламаційні претензії пред'являються підприємству-постачальнику в разі виявлення дефектів і несправностей, що ведуть до виходу з ладу загороджувальних вогнів «ЗОМ-80LED» раніше гарантійного терміну.

У рекламаційну акті вказати:

Тип загороджувального вогню, дефекти і несправності, умови при яких вони виявлені, час з початку експлуатації приладу. До акта необхідно додати копію платіжного документа на прилад.

Гарантії виробника:

Завод гарантує безвідмовну роботу виробу при дотриманні правил експлуатації протягом 2 років.
